كيف يمكننا دمج خلايا وقود الهيدروجين البديهية والعملية في التعليم؟

خلايا وقود الهيدروجينبفضل كفاءتها العالية ونظافتها، حظيت تقنيات الطاقة الهيدروجينية باهتمام واسع في مجالات مثل الطائرات المسيّرة والمركبات التجارية. ويتجاوز تدريس الطاقة الهيدروجينية في المدارس المهنية حدود التخصصات، إذ يتطلب تكاملاً نظرياً ودعماً عملياً. لذا، كيف يمكننا تصميم أداة تعليمية عملية ومتكاملة التخصصات لمساعدة الطلاب على إتقان تكنولوجيا الطاقة الهيدروجينية من المبادئ إلى التطبيقات؟

1. تصميم النظام الأساسي وتنفيذ الوظائف

1.1 وحدة إمداد الهيدروجين: إعادة بناء معايير السلامة باستخدام تخزين الهيدروجين في الحالة الصلبة

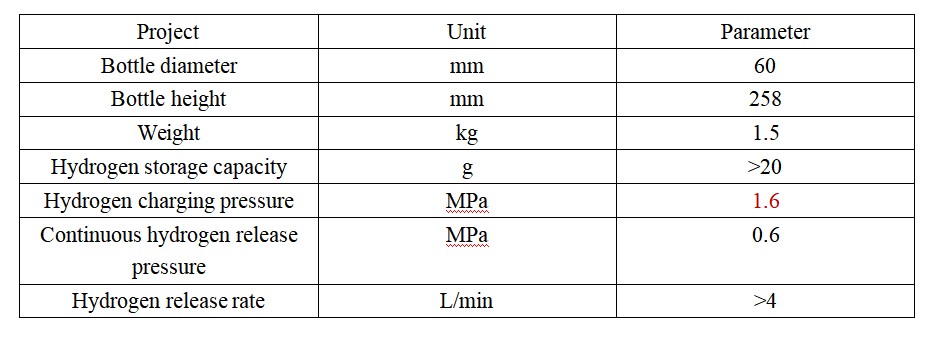

باعتبارها مكونًا أساسيًا لإمدادات الهيدروجين، فإن المعايير الرئيسية للحالة الصلبة تخزين الهيدروجين أسطوانات وهي كالتالي:

جوهر السلامة: صممت شركتنا نظام تخزين الهيدروجين الصلب بضغط شحن يبلغ 1.6 ميجا باسكال، وهو أقل بكثير من ضغط أسطوانات الغاز عالية الضغط (عادةً 35 ميجا باسكال). هذا يقلل بشكل كبير من خطر التسرب والاشتعال، مما يجعله مناسبًا تمامًا للبيئة التعليمية.

التحكم الدقيق: من خلال استخدام مزيج من صمام تخفيض الضغط وصمام الملف اللولبي بالتزامن مع مستشعر الضغط، يتم إنشاء نظام إدارة دائرة غاز ذكي لتحقيق تنظيم دقيق لتدفق الهيدروجين وقطع الضغط الزائد التلقائي، ودمج مفاهيم التحكم في السلامة الصناعية في عملية التعليم.

الترشيح الدقيق للحماية: يتم تركيب مرشح جسيمات من النوع T في خط إمداد الغاز لاعتراض شوائب الجسيمات في الهيدروجين، وحماية قطب غشاء خلية الوقود، وإطالة عمر الخدمة، وتقليل تكاليف التدريب والصيانة.

1.2 إدارة الطاقة وتصميم وحدة الحمل

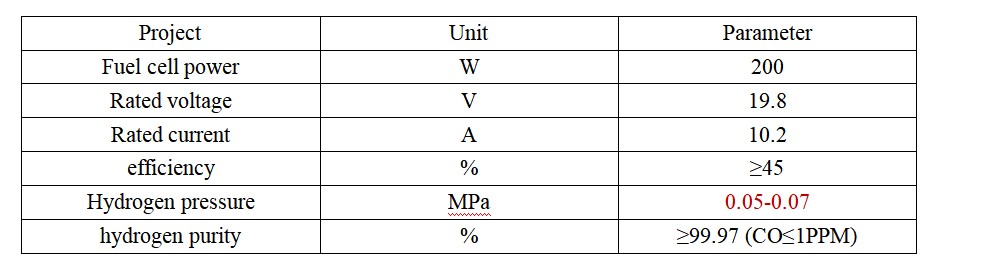

تتمثل المعايير الأساسية لخلية الوقود المستخدمة في هذا الجهاز التعليمي فيما يلي:

وحدة التحكم في خلية الوقود (FCU): بدء التشغيل والإيقاف التلقائي لمجموعة خلايا الوقود، ومراقبة ضغط الهيدروجين، والحماية من التيار الزائد، ومراقبة الجهد، والكشف عن درجة الحرارة، ومراقبة الطاقة، إلخ.

بطاريات الليثيوم أيون يُوفر النظام طاقة بدء التشغيل لوحدة التحكم في خلية الوقود، ويُشغل صمام مدخل الهيدروجين لملء مجموعة خلايا الوقود بالهيدروجين مسبقًا حتى تُكمل خلية الوقود عملية التهيئة الكهروكيميائية وتصل إلى عتبة خرج مستقرة. عندما تكون طاقة الحمل أقل من خرج خلية الوقود المُصنّف، يُوفر النظام شحنًا بتيار ثابت لبطاريات الليثيوم أيون. في حال زيادة طاقة الحمل فجأة، تستجيب بطاريات الليثيوم أيون بتفريغ سريع لتوفير تعويض ديناميكي للطاقة.

وحدة تنظيم الجهد: تقوم وحدة التحكم في مدخلات الطاقة (FCU) التي تولدها خلية الوقود بإخراج جهد ثابت من خلال وحدة DC-DC للتكيف مع الحمل الخارجي.

الحمل والقياس: باستخدام مروحة كحمل لمحاكاة سيناريوهات استهلاك الطاقة في العالم الحقيقي، يُظهر هذا النشاط بصريًا ديناميكيات خرج الطاقة. من خلال مراقبة تيار المروحة وجهودها في الوقت الفعلي باستخدام أجهزة قياس التيار والجهد، يستطيع الطلاب حساب كفاءة النظام مباشرةً، مُكملين بذلك عملية تدريب علمي من الملاحظة إلى القياس الكمي.

1.3 وحدة التحكم والمراقبة الذكية

التحكم في النظام: يتم استخدام وحدة التحكم المنطقية القابلة للبرمجة من سيمنز لتنفيذ التحكم المنطقي الموثوق به على المستوى الأساسي (البدء/الإيقاف، الحماية المتشابكة)، ويتم استخدام شاشة اللمس MCGS لتوفير واجهة سهلة الاستخدام بين الإنسان والآلة.

عرض البيانات واكتسابها: تعرض شاشة اللمس جميع المعلمات مثل الجهد والتيار والطاقة وضغط الهيدروجين ودرجة الحرارة في الوقت الحقيقي، وتدعم تصدير البيانات، مما يوفر دعمًا للبيانات لتحليل الكفاءة ورسم منحنى الخصائص.

تصميم تكامل اللوحة: يتم دمج جميع المكونات في اللوحة المقاومة للتآكل، مع أسهم العملية والأوصاف النصية التي توضح بوضوح سلسلة توليد الطاقة لخلايا الوقود بأكملها.

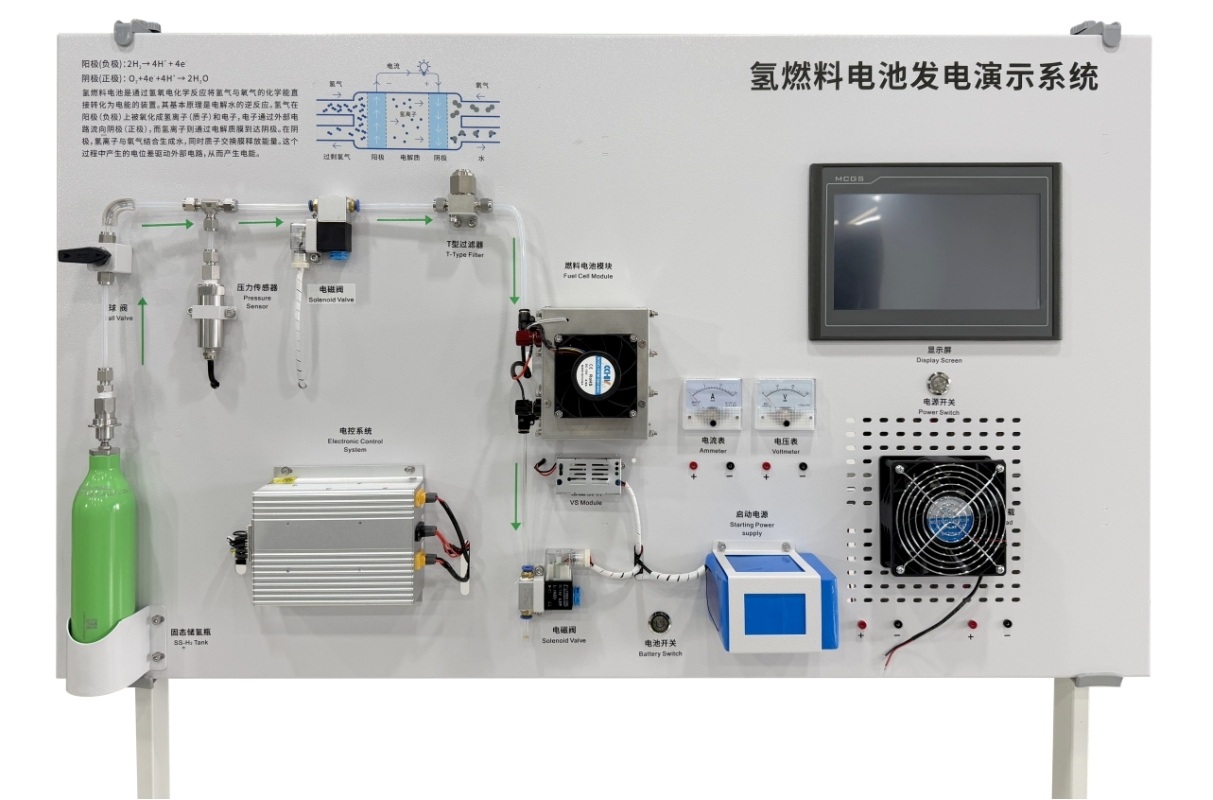

الجهاز المذكور أعلاه هو جهاز تعليمي متكامل لعرض عملية توليد الطاقة باستخدام خلايا وقود الهيدروجين. يدمج هذا الجهاز وحدات لتخزين الهيدروجين في الحالة الصلبة، وتوليد الطاقة باستخدام خلايا الوقود، وإدارة الطاقة، وتطبيق الأحمال، مما يوفر عرضًا شاملًا للتقنيات الأساسية لتحويل طاقة الهيدروجين إلى طاقة كهربائية. يعتمد النظام على تقنية خلايا وقود غشاء تبادل البروتونات (PEMFC)، بالإضافة إلى تخزين الهيدروجين في الحالة الصلبة تحت ضغط منخفض ونظام مراقبة ذكي، مما يجمع بين السلامة والموثوقية وسهولة الاستخدام في التعليم. يمكن تطبيقه على نطاق واسع في التدريس التجريبي والبحث في مجالات مثل الطاقة الجديدة، والهندسة الكيميائية، والأتمتة الكهربائية، مما يساهم في تنمية الكفاءات متعددة التخصصات.

2. القيمة التربوية

2.1 مناسب للتدريس

عرض مرئي شامل للعملية: توضح لوحة الجهاز بوضوح سلسلة إمداد الهيدروجين وتوليد الطاقة واستهلاكها بالكامل. وبفضل تصميمها الهيكلي الشفاف، يمكنها عرض عملية التفاعل الكهروكيميائي بأكملها بشكل بديهي، مما يزيل الحواجز النظرية المجردة ويساعد الطلاب على فهم المفاهيم الأساسية بسرعة.

التحليل الكمي للبيانات: يتم تسجيل معايير مثل كفاءة توليد الطاقة ومعدل استخدام الهيدروجين من خلال شاشة MCGS لتناسب مشروع البحث.

2.2 دعم التدريس التجريبي متعدد المستويات والقائم على الاستقصاء:

تجربة معرفية أساسية: توجيه الطلاب لمراقبة العملية الكاملة لتوليد الطاقة الهيدروجينية وقياس جهد الخرج والتيار والطاقة في حالة الاستقرار.

تجارب التحقيق المميزة: من خلال تغيير الحمل أو معدل تدفق الهيدروجين، تتم دراسة منحنى خصائص VI ومنحنى تغير الكفاءة لخلية الوقود؛ كما يتم التحقيق في تأثير نقاء الهيدروجين على كفاءة توليد الطاقة.

تجربة تكامل النظام: دراسة سلوك التعويض لبطاريات الليثيوم أثناء بدء تشغيل النظام والتغيرات المفاجئة في الحمل، وفهم استراتيجية إدارة نظام الطاقة الهجين.

تجربة السلامة والتحكم: محاكاة الأعطال مثل الضغط الزائد ومراقبة استجابة منطق الحماية التلقائي للنظام.

3. ملخص التصميم

لا يُعدّ جهاز توليد الطاقة بخلايا وقود الهيدروجين هذا مجرد أداة تجريبية، بل هو عنصر أساسي في تعليم الطاقة المتجددة. فهو يُمكّن الطلاب من تجاوز الاشتقاقات النظرية والانخراط في التشغيل العملي والملاحظة والتسجيل والتحليل. ومن خلاله، يستطيع الطلاب اكتساب فهم عميق لكيفية تخزين طاقة الهيدروجين، وكيفية تحويلها إلى طاقة كهربائية، بالإضافة إلى الفاقد ومشاكل الكفاءة أثناء عملية التحويل. ولا شك أن هذا العرض التوضيحي المتكامل، بدءًا من "تخزين الهيدروجين" ووصولًا إلى "توليد الطاقة" و"استهلاك الكهرباء"، سيُلهم المزيد من الشباب لتكريس أنفسهم للبحث العلمي في مجال الطاقة المتجددة، وتنمية مواهب عالية الجودة قادرة على مواكبة ثورة الطاقة المستقبلية.
