تحليل البنية الأساسية لمحللات الكلور القلوية: مجموعة الأنود والكاثود والغشاء

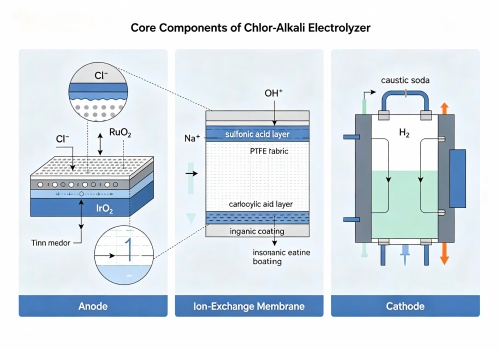

جوهر محلل كهربائي للكلور والقلويات هو مفاعل كهروكيميائي دقيق التحكم. يتدفق التيار المستمر عبر المصعد ويخرج عبر المهبط. ضمن فجوة ضيقة للغاية، يتحلل المحلول الملحي إلى غاز الكلور، وغاز الهيدروجين، والصودا الكاوية. وتتحكم في كل هذا ثلاثة مكونات أساسية مصممة بدقة عالية تعمل بتناغم: المصعد، والمهبط، وغشاء التبادل الأيوني.

1. بنية المصعد وخصائصه التحفيزية

المصعد هو المكان الذي تفقد فيه أيونات الكلوريد إلكتروناتها. يتكون مصعد محلل الكلور القلوي الحديث من شبكة معدنية موسعة من التيتانيوم، مغطاة بطبقة سطحية من أكاسيد معدنية مختلطة لا يتجاوز سمكها بضعة ميكرومترات. يُختار التيتانيوم كمادة أساسية لأنه، في ظل ظروف الاستقطاب المصعدي للتحليل الكهربائي، تتشكل طبقة كثيفة من ثاني أكسيد التيتانيوم (TiO₂) تلقائيًا على سطحه. تتميز هذه الطبقة بثباتها العالي في غاز الكلور الرطب والمحلول الملحي المركز. مع ذلك، فبينما تحمي طبقة التخميل التيتانيوم من التآكل، فإنها تُفقد سطحه موصليته الكهربائية. لذلك، يُرش طلاء محفز بسمك ميكرومتري على سطح التيتانيوم. المكون الأساسي لهذا الطلاء هو ثاني أكسيد الروثينيوم (RuO₂)، وهو أكسيد ذو موصلية كهربائية مماثلة للمعادن. تقع دالة شغل أكسيد الروثينيوم (RuO₂) ضمن فجوة الطاقة لأكسيد التيتانيوم (TiO₂)، مما يُشكّل "جسرًا موصلًا" داخل طبقة التخميل TiO₂، يسمح بمرور الإلكترونات من الإلكتروليت عبر طبقة التخميل إلى ركيزة التيتانيوم. في الوقت نفسه، يُظهر RuO₂ نشاطًا تحفيزيًا عاليًا للغاية لتفاعل توليد الكلور (2Cl⁻ → Cl₂ + 2e⁻). عند نفس الجهد، يكون معدل توليد الكلور أعلى بكثير من معدل توليد الأكسجين، مما يُحسّن كفاءة التيار. مع ذلك، يذوب طلاء RuO₂ النقي ببطء أثناء التشغيل طويل الأمد في محلول أنوليت حمضي (الأس الهيدروجيني 2-4). لذلك، يُضاف ثاني أكسيد الإيريديوم (IrO₂) إلى طلاء الأنودات ثنائية الأبعاد التجارية (DSAs). يُعدّ ثاني أكسيد الإيريديوم أكثر استقرارًا من أكسيد الروثينيوم الثنائي في البيئات الحمضية، مما يُطيل عمر الطلاء. تحتوي بعض التركيبات أيضًا على ثاني أكسيد القصدير (SnO₂) كمثبت ومشتت. تحتوي طبقات الأنود في خلايا الحجاب الحاجز عادةً على المزيد من SnO₂ لأن محلول الأنود في خلية الحجاب الحاجز له درجة حموضة أعلى، مما يخلق حاجة أكبر لقمع التفاعل الجانبي لتطور الأكسجين.

2. بنية طبقة الغشاء وانتقائية الأيونات

العصر الحديث غشاء الكلور القلوي هي مادة مركبة من البوليمر المشبع بالفلور، تتألف من أربع طبقات وظيفية: الطبقة الأسمك هي طبقة حمض السلفونيك، المواجهة للمصعد. حمض البيرفلوروسلفونيك (-SO₃H) هو حمض فائق. تتميز هذه الطبقة بمحتوى مائي عالٍ، مما يسمح لأيونات الصوديوم بالمرور عبرها دون عوائق؛ وهي الطبقة الموصلة الرئيسية للغشاء، موفرةً مسارًا منخفض المقاومة. يوجد خلف طبقة حمض السلفونيك نسيج من مادة PTFE يوفر الهيكل الميكانيكي. يمنح الخمول الكيميائي لسلسلة البيرفلوروكربون الغشاء متانة في بيئة قاسية مزدوجة، تتسم بظروف مؤكسدة وقلوية قوية. كما يضمن هيكل PTFE عدم تعرض الغشاء للزحف الحراري أثناء التشغيل في درجات حرارة عالية. قد يؤدي الانكماش أو التمدد الموضعي للغشاء إلى تغييرات في الفجوة مع الأقطاب الكهربائية، مما يؤدي إلى كثافة تيار موضعية غير متحكم بها. أما الطبقة المواجهة للمهبط فهي طبقة حمض الكربوكسيل؛ حمض البيرفلوروكربوكسيلي (-COOH) هو حمض ضعيف. على جانب الأنود الحمضي الغني بالماء، تبقى جزيئات -COOH جزئيًا على شكل جزيئات متعادلة، مع قنوات أيونية نصف مفتوحة؛ أما على جانب الكاثود القلوي الفقير بالماء، فتتفكك جزيئات -COOH كليًا إلى -COO⁻، وتشكل الشحنة السالبة الكثيفة حاجز دونان يمنع عودة أيونات OH⁻. الطبقة الخارجية عبارة عن طلاء غير عضوي بسمك بضعة ميكرومترات (عادةً ما تكون أكاسيد مسامية مثل ZrO₂). من خلال تكوين بنية سطحية مسامية وخشنة، يقلل هذا الطلاء من التصاق سطح الغشاء بالفقاعات، مما يسمح لغازي الكلور والهيدروجين الناتجين عن التحليل الكهربائي بالانفصال بسرعة عن سطح الغشاء. لا يمتلك غشاء حمض السلفونيك المفرد كثافة شحنة سالبة كافية لمنع عودة أيونات OH⁻ بشكل فعال. تركيز أيونات الهيدروكسيل (OH⁻) في الكاثوليت أعلى بكثير من تركيزها في الأنود، ويؤدي تدرج التركيز المفرط إلى دفع أيونات الهيدروكسيل للهجرة عكسيًا عبر الغشاء نحو الأنود، مما يقلل كفاءة التيار بشكل كبير. تمت معالجة هذه المشكلة لاحقًا بتغليف طبقة من حمض الكربوكسيل فوق طبقة حمض السلفونيك. كثافة الشحنة السالبة لأيونات الكربوكسيل (-COO⁻) في طبقة حمض الكربوكسيل أعلى بكثير من كثافة الشحنة السالبة لأيونات الكبريتات (-SO₃⁻)، مما يعزز تنافر أيونات الهيدروكسيل. وعلى الرغم من الزيادة الطفيفة في المقاومة الكلية للغشاء، إلا أن كفاءة التيار ارتفعت من 80% إلى 96-97%.

3. التوجهات الأساسية للبحث والتطوير للمكونات الرئيسية

تمثل هذه المكونات الأساسية الثلاثة لمحلل الكلور القلوي ثلاثة أبعاد للبحث والتطوير: متانة الأنودات المطلية بالمحفزات الكهربائية في البيئات المؤكسدة بشدة؛ واستقرار الكاثودات التحفيزية ذات المساحة السطحية العالية في القلويات القوية؛ والانتقائية الأيونية الفعالة للأغشية المشبعة بالفلور في ظل تدرجات الأس الهيدروجيني الشديدة.

التعليمات:

1. لماذا يحتاج قطب التيتانيوم الموجب إلى طلاء من أكسيد معدني مختلط؟

تمنع طبقة التخميل الطبيعية من ثاني أكسيد التيتانيوم (TiO₂) على التيتانيوم التآكل، لكنها تفقده الموصلية. أما الطلاء المركب من ثاني أكسيد الروثينيوم (RuO₂) وثاني أكسيد الإيريديوم (IrO₂) فيشكل جسراً موصلاً، ويوفر نشاطاً تحفيزياً عالياً لتطور الكلور، ويحسن استقراره في البيئات الحمضية.

2. ما هي وظيفة IrO₂ و SnO₂ في طلاءات الأنود؟

يعمل أكسيد الإيريديوم (IrO₂) على تحسين مقاومة الطلاء للأحماض على المدى الطويل لتجنب ذوبانه. أما أكسيد القصدير (SnO₂) فيعمل كمثبت ومشتت، مما يساعد على كبح التفاعلات الجانبية لانطلاق الأكسجين في خلايا الغشاء.

3. لماذا يتخذ غشاء الكلور القلوي بنية ثنائية الطبقات من حمض السلفونيك + حمض الكربوكسيل؟

تضمن طبقة حمض السلفونيك موصلية أيونية عالية ومقاومة منخفضة. وتشكل طبقة حمض الكربوكسيل حاجزًا قويًا لاستبعاد دونان لمنع عودة أيونات الهيدروكسيل (OH⁻)، مما يحسن كفاءة التيار بشكل كبير من 80% إلى 96%–97%.
